Схемы предохранителей
Схемы предохранителей и реле Kia Venga 2010-2011 г.в.
Схема предохранителей и реле салонного блока предохранителей (I/P JUNCTION BOX - распределительная коробка ввода вывода) автомоблия Kia Venga 2010-2011 г.в.

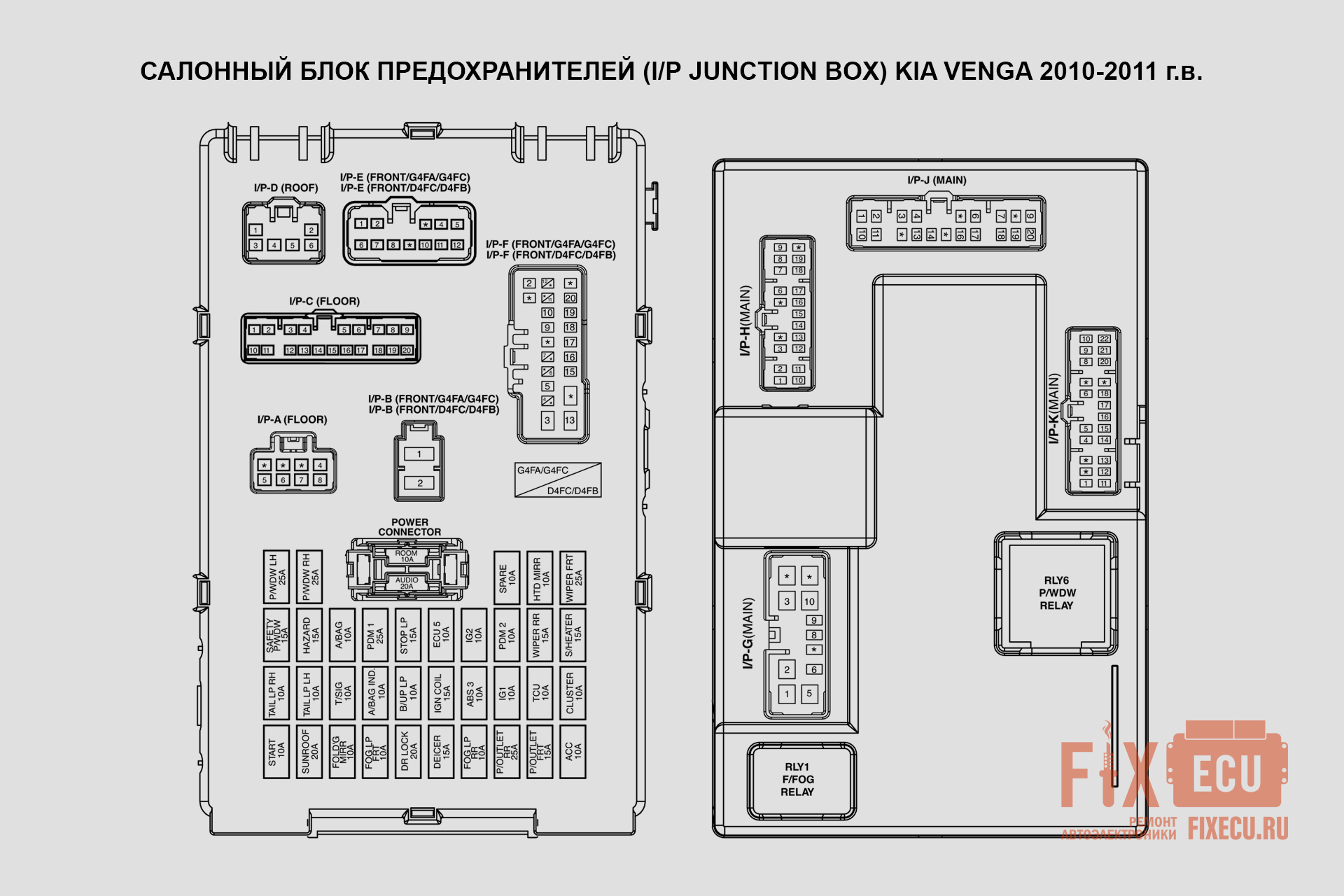

Рисунок 1. Схема салонного блока предохранителей автомобилей Kia Venga 2010-2011 г.в.
Назначение предохранителей:
| Однополюсные предохранители | A | Защищенная цепь | |
|---|---|---|---|
| START | 10A | Transaxle Range Switch - датчик диапазона трансмиссии (переключатель режимов АКПП), ECM - модуль управления двигателем (Engine Control Module), PCM - модуль управления силовой передачей (Powertrain Control Module) (G4FA/G4FC - для двигателей G4FA/G4FC), E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (Start Relay - реле стартера) | |
| SUNROOF | 20A | Sunroof Motor - электродвигатель люка или панорамной крыши | |
| FOLD'G MIRR | 10A | Driver, Passenger Center Facia Panel Switch - переключатели на центральной панели водителя и пассажира, I/P Junction Box - распределительная коробка ввода/вывода или салонный блок предохранителей (P/WDW Relay - реле стеклоподъемников), Power Outside Mirror Switch - переключатель электропривода наружных зеркал | |
| FOG LP FRT | 10A | FRT Fog Relay - реле передних противотуманных фар (Front Fog Relay) | |
| DR LOCK | 20A | E/R Fuse & Relay Box - моторный отсек, блок предохранителей и реле (T/Gate Open Relay - реле открытия задней двери), I/P Junction Box - распределительная коробка ввода/вывода (Door Lock/Unlock Relay - реле замков дверей, Dead Lock Relay) (RHD) - реле двойного запирания для праворульных моделей). | |
| DEICER | 15A | I/P Junction Box - распределительная коробка ввода/вывода (Front Defogger Relay - реле обогрева лобового стекла) | |
| FOG LP RR | 10A | Rear Fog Lamp Relay - реле заднего противотуманного фонаря | |
| P/OUTLET RR | 25A | Rear Power Outlet - задняя розетка 12V, Center Power Outlet - центральная розетка 12V | |
| P/OUTLET FRT | 15A | Front Power Outlet - передняя розетка 12V (прикуриватель) | |
| ACC | 10A | Power Outside Mirror Switch - питание переключателя регулировки и складывания наружных зеркал, Audio - головное устройство (магнитола), динамики, антенна, Trip Computer - бортовой компьютер (расход топлива, пробег и т. д.), PDM (Passenger Door Module) – модуль управления передней пассажирской дверью (если установлен), BCM (Body Control Module) – блок управления кузовной электроникой (освещение, замки, стеклоподъемники), Smart Key Control Module - модуль бесключевого доступа (система Smart Key), DC-DC Converter - преобразователь напряжения (для гибридных моделей или дополнительных систем) | |
| TAIL LP RH | 10A | Head Lamp RH - правая фара, Rear Combination Lamp(OUT/IN) RH - правый задний комбинированный фонарь (наружный/внутренний), License Lamp RH - правая лампа номерного знака, Driver Center Facia Panel Switch - переключатели на центральной панели водителя, Audio - аудиосистема, Multifunction Switch - мультифункциональный переключатель (подрулевой), Head Lamp Leveling Device Switch - регулятор угла наклона фар, Navigation Multi Jack - разъём навигационной системы, AUX & USB Jack - разъёмы AUX и USB, Instrument Cluster - приборная панель, A/C Control Module - блок управления кондиционером, Trip Computer - бортовой компьютер, Rheostat Passenger Center Facia Panel Switch - регулятор яркости подсветки приборной панели и переключатели на центральной панели пассажира, ESP Switch - кнопка системы ESP, ISG Switch - кнопка системы ISG (старт-стоп), Power Window Main Switch - главный переключатель электростеклоподъёмников, ATM Shift Lever ILL. - подсветка рычага АКПП, Rear Parking Assist Switch - Кнопка парковочного ассистента | |
| TAIL LP LH | 10A | Rear Combination Lamp (OUT) LH - левый задний комбинированный фонарь (наружный), Rear Combination Lamp (IN) LH - левый задний комбинированный фонарь (внутренний), License Lamp LH - левая лампа номерного знака, E/R Fuse & Relay Box - монтажный блок предохранителей и реле в моторном отсеке (DRL Relay - реле дневных ходовых огней), Head Lamp LH - левая фара, Instrument Cluster - комбинация приборов (приборная панель) | |
| T/SIG | 10A | Multifunction Switch - многофункциональный переключатель (Turn Signal Lamp Switch - переключатель указателей поворота) | |
| A/BAG IND. | 10A | Instrument Cluster - комбинация приборов (Air Bag IND. - индикатор подушки безопасности) | |
| B/UP LP | 10A | Transaxle Range Switch - - датчик положения селектора АКПП (трансаксиального типа), Back-Up Lamp Switch - выключатель фонарей заднего хода | |
| IGN COIL | 15A | Ignition Coil #1~#4 - катушка зажигания №1-№4,, Condenser - помехоподавительный конденсатор зажигания | |
| ABS 3 | 10A | ESP Switch - кнопка системы ESP (Electronic Stability Control - электронная система стабилизации), ABS Control Module - блок управления ABS (Anti-lock Braking System - антиблокировочной системой тормозов), ESP Control Module - блок управления ESP, Yaw Rate Sensor - датчик угловой скорости (курсовой устойчивости) | |
| IG1 | 10A | Rear Parking Assist Module - модуль парктроника (системы помощи при парковке), EPS Control Module - блок управления ЭУР (Electric Power Steering - электроусилителя руля), Driver Center Facia Panel Switch блок переключателей на центральной панели водителя (управление обогревом, кнопки безопасности, регулировки освещения, прочее), Tire Pressure Monitoring Module - модуль контроля давления в шинах (TPMS), E/R Fuse & Relay Box - монтажный блок предохранителей и реле в моторном отсеке (Start Relay- реле стартера) | |
| TCU | 10A | Pulse Generator 'A' - импульсный датчик 'A' (датчик частоты вращения), Pulse Generator 'B' - импульсный датчик 'B' (дополнительный синхронизирующий датчик), Vehicle Speed Sensor - датчик скорости автомобиля | |
| CLUSTER | 10A | Smart Key Control Module - модуль управления бесключевым доступом (умный ключ, система Smart Key), DC-DC Converter - преобразователь напряжения постоянного тока, Instrument Cluster - комбинация приборов (приборная панель), BCM (Body Control Module) - блок комфорта, ISG Switch - кнопка или система Idle Stop & Go (функция старт-стоп), PDM (Passenger Door Module) – модуль управления передней пассажирской дверью, Trip Computer - бортовой компьютер (отображение расхода топлива, пробега и т. д.) | |
| SAFETY P/WDW | 15A | Driver Safety Power Window Module - модуль управления безопасности стеклоподъемников водительской двери | |
| HAZARD | 15A | Driver Center Facia Panel Switch - центральная панель управления водителя | |
| A/BAG | 10A | SRS Control Module (Supplemental Restraint System) - модуль управления системой пассивной безопасности | |
| PDM 1 | 25A | PDM (Passenger Door Module) – модуль управления передней пассажирской дверью | |
| STOP LP | 15A | Stop Lamp Switch - выключатель стоп-сигналов (этот датчик фиксирует нажатие педали тормоза) | |
| ECU 5 | 10A | Fuel Filter Warning Sensor - Датчик загрязнения топливного фильтра, Air Flow Sensor - датчик расхода воздуха, ECM (Engine Control Module) - блок управления двигателем (управляет впрыском топлива, зажиганием, оборотами двигателя), PCM (Powertrain Control Module) - блок управления силовой установки автомобиля (объединяет ECM + управление АКПП) | |
| IG2 | 10A | Head Lamp Leveling Device Switch - переключатель корректора фар, BCM (Body Control Module) - блок комфорта или блок управления кузовной электроникой, A/C Control Module - блок управления климат-контролем, Sunroof Motor - мотор прозрачного люка на крыше, Head Lamp LH/RH - левая/правая фара, Electro Chromic Mirror - электрохромное зеркало, E/R Fuse & Relay Box - моторный отсек: блок реле и предохранителей (Fuel HTR Relay (D4FC,D4FB) - реле подогревателя топлива для дизельных двигателей D4FC/D4FB, Blower Relay - реле вентилятора печки), Diesel Fuse & Relay Box - блок реле дизельных систем (PTC 2,3 Relay - реле дополнительного отопителя). | |
| PDM 2 | 10A | PDM (Passenger Door Module) - модуль управления пассажирской дверью | |
| WIPER RR | 15A | Multifunction Switch - многофункциональный переключатель (подрулевой переключатель - "стрекоза"), Rear Wiper Motor - мотор заднего стеклоочистителя, E/R Fuse & Relay Box - блок предохранителей/реле в моторном отсеке (Wiper RR Relay - реле заднего дворника). | |
| S/HEATER | 15A | Driver Center Facia Panel Switch - центральная панель управления водителя | |
| P/WDW LH | 25A | Rear Power Window Switch LH - выключатель стеклоподъемника левой задней двери, Power Window Main Switch - главный выключатель стеклоподъемников, Passenger Power Window Switch - выключатель стеклоподъемника переднего пассажира | |
| P/WDW RH | 25A | Rear Power Window Switch RH - правый задний выключатель стеклоподъемника, Power Window Main Switch - главный выключатель стеклоподъемников, Passenger Power Window Switch - передний пассажирский выключатель | |
| POWER CONNECTOR | ROOM LP | 10A | Door Warning Switch - датчик открытия двери (концевой выключатель), Instrument Cluster - комбинация приборов (приборная панель), Trip Computer - бортовой компьютер, Tire Pressure Monitoring Module - монитор датчиков контроля давления в шинах, BCM (Body Control Module) - блок комфорта, RF Receiver - радиочастотный приемник (кнопки штатной сигнализации на брелке, бесключевой доступ), A/C Control Module - блок управления климатом, Data Link Connector - диагностический разъем OBD-II, I/P Junction Box - салонный блок предохранителей (RR HTD Relay - реле обогрева заднего стекла), Room Lamp LH/RH - боковые плафоны в салоне, Luggage Lamp - лампа багажника, Front Map Lamp - передняя потолочная лампа, Center Room Lamp - центральный потолочный плафон, Driver/Passenger Vanity Lamp - лампы подсветки зеркала в солнцезащитном козырьке водителя и переднего пассажира, Front Room Lamp - переднее общее освещение, BCM (Body Control Module) - блок комфорта, Auto Light & Photo Sensor - датчик освещенности |
| AUDIO | 20A | Audio - аудиосистема, DC-DC Converter - преобразователь напряжения | |
| SPARE | 10A | Не испльзуется | |
| HTD MIRR | 10A | PCM - модуль управления силовой установкой (блок управления трансмиссией и двигателем в одном лице - Powertrain Control Module)(G4FA,G4FC - для двигателей G4FA/G4FC) , A/C Control Module - блок управления климатом, Driver/Passenger Power Outside Mirror - электропривод зеркал заднего вида водителя и пассажира | |
| WIPER FRT | 25A | Multifunction Switch - многофункциональный подрулевой переключатель, Front Wiper Motor - мотор передних дворников, E/R Fuse & Relay Box - блок реле/предохранителей в моторном отсеке (Wiper FRT Relay - реле передних дворников) | |
Назначение реле:
| Тип монтажа | Функция реле |
|---|---|
| Микрореле, запаяно на печатную плату | DRL Relay (Daytime Running Lights Relay) - реле дневных ходовых огней |
| Микрореле, запаяно на печатную плату | FRT Deicer Relay (Front Deicer Relay) - реле нагревателя ветрового стекла |
| Двойное микрореле, запаяно на печатную плату | DR Lock / DR Unlock Relay (Door Lock / Door Unlock Relay - реле закрытия / открытия дверей) |
| Микрореле, запаяно на печатную плату | Dead Lock Relay(RHD) - реле системы двойного запирания замка "мёртвый замок" (только для автомобилей с правым рулем) |
| Микрореле, запаяно на печатную плату | Tail Relay - реле габаритные огни или подсветки (задние габариты, передние парковочные огни (боковые лампы), подсветка номера, приборная панель (в некоторых моделях)) |
| Микрореле, запаяно на печатную плату | RR Fog Relay (Rear Fog Light Relay) - реле задних противотуманных фар |
| Миниреле, запаяно на печатную плату | RR HTD Relay (Rear Heated Relay) - обогрев заднего стекла |
| Микрореле, вставлено в гнездо на корпусе | FRT Fog Relay (Front Fog Light Relay) - реле передних противотуманных фар |
| Миниреле, вставлено в гнездо на корпусе | P/WDW Relay ( Power Window Relay) - реле управления питанием стеклоподъёмников |
Схема предохранителей и реле блока предохранителей под капотом (E/R FUSE & RELAY BOX - Блок предохранителей и реле в моторном отсеке) автомоблия Kia Venga 2010-2011 г.в.

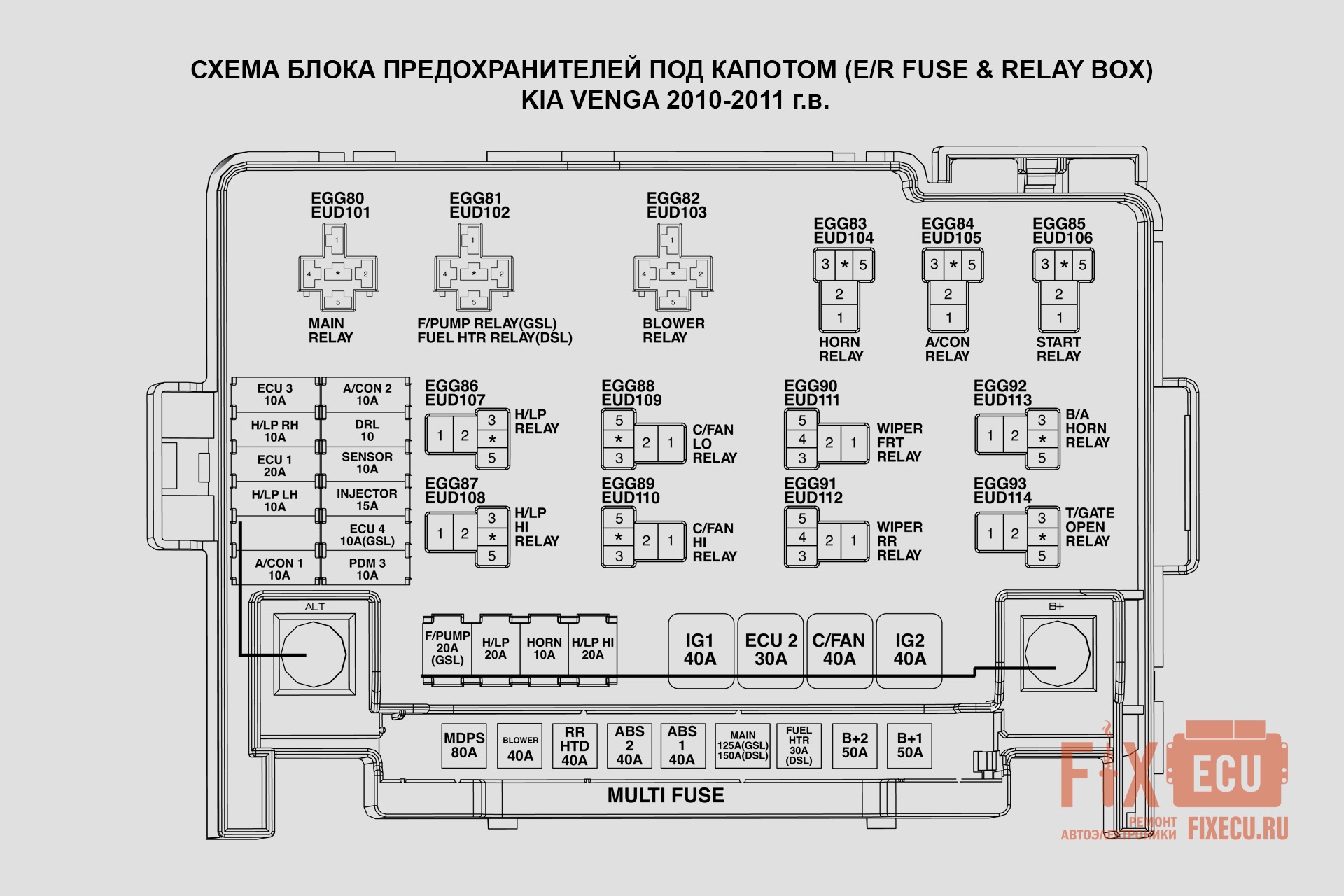

Рисунок 1. Схема блока предохранителей под капотом Kia Venga 2010-2011 г.в.
Назначение предохранителей:
| Многополюсные предохранители | A | Защищенная цепь |
|---|---|---|
| B+1 | 50A | I/P Junction Box - распределительная коробка ввода/вывода (Tail Relay - реле управление задними габаритными огнями, DRL Relay - реле дневных ходовых огней, Fuse - предохранители (SUNROOF - люк в крыше 20A, FOLD'G MIRR - складывание зеркал 10A, STOP LP - стоп-сигналы 15A, DEICER - обогрев стекол/зеркал 15A, DR LOCK - центральный замок 20A, FOG LP RR - задние противотуманные фары 10A, FOG LP FRT - передние противотуманные фары 10A, PDM1 - блок управления силовой электроникой 25A, Power Connector - разъёмы питания (ROOM LP - подсветка салона, бардачка 10A, AUDIO - магнитола, мультимедиа 20A)) |
| B+2 | 50A | I/P Junction Box - распределительная коробка ввода/вывода (P/WDW Relay - реле питания стеклоподъемников, Fuse - предохранители (SAFETY P/WDW - защита цепи управления стеклоподъемниками 15A, HAZARD - аварийная сигнализация (поворотники и лампы аварийки) 15A)) |
| MAIN | 125A (GSL) | Diesel Fuse & Relay Box - дизельный блок предохранителей и реле (GLOW - защита цепи свечей накаливания 80A, PTC 1,2,3 - питание дополнительных электронагревателей 1,2,3 50A), Alternator - генератор |
| 150A (DSL) | E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (ABS 1 - питание блока ABS (первая линия) 40A, RR HTD - обогрев заднего стекла 40A, ABS 2 - резервное питание блока ABS (вторая линия) 40A, BLOWER - вентилятор печки 40A, MDPS - усилитель руля (электроусилитель, Motor Driven Power Steering) 80A, A/CON 1 - управление климат-контролем 10A) | |
| FUEL HTR(DSL) | 30A | E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (Fuel HTD Relay - реле подогрева топливной системы). |
| ABS 1 | 40A | ABS Control Module (Anti-lock Braking System Control Module) - блок управления антиблокировочной системой тормозов, ESP Control Module (Electronic Stability Program Control Module) - блок управления системой курсовой устойчивости. |
| ABS 2 | 40A | ABS Control Module (Anti-lock Braking System Control Module) - блок управления антиблокировочной системой тормозов, ESP Control Module (Electronic Stability Program Control Module) - блок управления системой курсовой устойчивости. |
| RR HTD | 40A | I/P Junction Box - распределительная коробка ввода/вывода (RR HTD Relay - реле подогрева задней стекла). |
| BLOWER | 40A | E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (Blower Relay - реле вентилятора отопителя (печки) салона). |
| MDPS | 80A | EPS Control Module (Electronic Stability Program Control Module) - блок управления системой курсовой устойчивости. |
| Однополюсные предохранители | A | Защищенная цепь |
| IG2 | 40A | Ignition Switch - выключатель зажигания, PDM Relay Box (Power Distribution Module Relay Box) - блок реле модуля управления дверьми, E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (Start Relay - реле стартера) |
| C/FAN | 40A | C/Fan Relay (Low) (Cooling Fan Relay (Low Speed)) - реле вентилятора охлаждения (низкая скорость), C/Fan Relay (High) (Cooling Fan Relay (High Speed)) - Реле вентилятора охлаждения (высокая скорость). |
| ECU 2 | 30A | E/R Fuse & Relay Box - - блок предохранителей и реле в моторном отсеке (Engine Control Relay (Main relay) - главное реле управления двигателем), ECU 4 (Engine Control Unit 4) - ЭБУ двигателя (G4FA - бензиновый 1.4 л./G4FC - бензиновый 1.6 л.) |
| IG1 | 40A | Ignition Switch - выключатель зажигания, PDM Relay Box (Power Distribution Module Relay Box) - блок реле модуля управления дверьми. |
| H/LP HI | 20A | H/LP HI Relay (Head Lamp High Relay) - реле дальнего света фар |
| HORN | 10A | E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (Horn - клаксон, B/A Horn Relay (Backup/Alarm Horn Relay) - реле резервного/аварийного управления звуковым сигналом), Battery Sensor - датчик батареи |
| H/LP | 20A | H/LP Relay (Head Lamp Relay) - реле фар |
| F/PUMP(GSL) | 20A | F/Pump Relay (Fuel Pump Relay) - реле топливного насоса |
| A/CON 1 | 10A | E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (A/CON Relay (Air Conditioner Relay) - реле кондиционера) |
| H/LP LH | 10A | Head Lamp LH (Head Lamp Left Hand) - реле левой фары |
| ECU 1 | 20A | PCM (Powertrain Control Module) - модуль управления силовой установкой (двигатель + коробка передач + трансмиссия) - (G4FA - 1.4 л MPI, 107 л.с./G4FC - 1.6 л MPI, 123 л.с.), ECM (Engine Control Module) - модуль управления двигателем (D4FC - 1.6 л CRDi, 128 л.с., дизель/D4FB - 1.6 л CRDi, 116 л.с., дизель) |
| H/LP RH | 10A | Head Lamp RH (Head Lamp Right Hand) - реле правой фары |
| ECU 3 | 10A | PCM (Powertrain Control Module) - модуль управления силовой установкой (двигатель + коробка передач + трансмиссия) - (G4FA - 1.4 л MPI, 107 л.с./G4FC - 1.6 л MPI, 123 л.с.), Stop Lamp Switch - переключатель лампы стоп сигнала(G4FA/G4FC), E/R Fuse & Relay Box - блок предохранителей и реле в моторном отсеке (A/CON Relay реле кондиционера) (G4FA/G4FC) Fuel Pressure Regulating Valve - клапан регулировки давления топлива (D4FC/D4FB) |
| PDM 3 | 10A | PDM (Passenger Door Module) - модуль двери переднего пассажира, Smart Key Control Module - модуль управления умным ключом, Start Stop Button Switch - кнопка старт/стоп, FOB Holder (Frequency Operated Button Holder) - держатель аварийного считывателя ключа |
| ECU 4(GSL) | 10A | PCM (Powertrain Control Module) - модуль управления силовой установкой (блок управления трансмиссией и двигателем в одном лице) |
| INJECTOR | 15A | Injector #1~#4 - Форсунки цилиндров 1-4, Oil Control Valve - Клапан управления фазой ГРМ (G4FA/G4FC), Diesel Fuse & Relay Box - дизельный блок предохранителей и реле (PTC1 Relay - реле подогрева топливного фильтра, Glow Relay - реле свечей накаливания), (D4FC/D4FB) Immobilizer Module - Иммобилайзер, встроен в ECM для D4FC/D4FB, WGT Control Solenoid Valve (D4FC) - Клапан управления Wastegate-турбиной (только для D4FB), Camshaft Position Sensor - Датчик положения распредвала, VGT Control Solenoid Valve (D4FB) - Клапан управления турбиной с изменяемой геометрией (для D4FB), Electrical EGR Control Valve (D4FC/D4FB) - Электронный клапан системы рециркуляции отработанных газов (для D4FC/D4FB) |
| SENSOR | 10A | Camshaft Position Sensor - датчик положения распредвала, Canister Purge Solenoid Valve - клапан продувки адсорбера (управляет парами бензина), Oxygen Sensor(UP/DOWN) - лямбда-зонды верхний/нижний, Immobilizer Module - иммобилайзер для бензиновых двигателей (G4FA/G4FC - G4FA (1.4L) / G4FC (1.6L), E/R Fuse & Relay Box - блок реле и предохранителей в моторном отсеке (C/Fan (Lo/Hi) Relay - реле вентилятора охлаждения (низкая/высокая скорость), Lambda Sensor - лямбда-зонд, Stop Lamp Switch - датчик стоп-сигнала (D4FC/D4FB - дизельный двигатель D4FC (1.4L CRDi) / D4FB (1.6L CRDi)) |
| DRL | 10A | BCM (Body Control Module) - блок комфорта |
| A/CON 2 | 10A | A/C Control Module - модуь климат-контроля (кондиционер, печка), PCM (Powertrain Control Module) - модуль управления силовой установкой бензиновым двигателем (G4FA/G4FC) - G4FA (1.4L) / G4FC (1.6L), ECM (Engine Control Module) - электронный блок управления дизельным двигателем (D4FC/D4FB - D4FC (1.4L CRDi) / D4FB (1.6L CRDi) |
Назначение реле:
| Тип монтажа | Функция реле |
|---|---|
| Миниреле, вставлено в гнездо на корпусе | Main (Engine Control) Relay - главное реле управления двигателем |
| Миниреле, вставлено в гнездо на корпусе | F/Pump Relay (GSL) - реле топливного насоса для бензинового двигателя (Fuel Pump Relay Gasoline) Fuel HTR Relay (DSL) - реле подогрева топлива в дизельных автомобилях (Fuel Heater Relay Diesel) |
| Миниреле, вставлено в гнездо на корпусе | Blower Relay - реле вентилятора отопителя (печки) салона |
| Микрореле, вставлено в гнездо на корпусе | Horn Relay - реле звукового сигнала (клаксона) |
| Микрореле, вставлено в гнездо на корпусе | A/Con Relay - реле кондиционера |
| Микрореле, вставлено в гнездо на корпусе | Start Relay - реле стартера |
| Микрореле, вставлено в гнездо на корпусе | H/LP Relay - реле света фар |
| Микрореле, вставлено в гнездо на корпусе | H/LP HI Relay - Реле дальнего света фар |
| Микрореле, вставлено в гнездо на корпусе | C/Fan LO Relay - реле вентилятора охлаждения радиатора, низкая скорость |
| Микрореле, вставлено в гнездо на корпусе | C/Fan HI Relay - реле вентилятора охлаждения радиатора, высокая скорость |
| Микрореле, вставлено в гнездо на корпусе | Wiper FRT Relay - реле переднего стеклоочистителя |
| Микрореле, вставлено в гнездо на корпусе | Wiper RR Relay - реле заднего стеклоочистителя |
| Микрореле, вставлено в гнездо на корпусе | B/A Horn Relay - реле звукового сигнала/аварийной сирены |
| Микрореле, вставлено в гнездо на корпусе | T/Gate Open Relay - реле открытия задней двери/багажника |
Схема предохранителей и реле дизельного блока предохранителей и реле: D4FC – 1.6 CRDi, D4FB – 1.7 CRDi (DIESEL FUSE & RELAY BOX(D4FC/D4FB)) автомоблия Kia Venga 2010-2011 г.в.

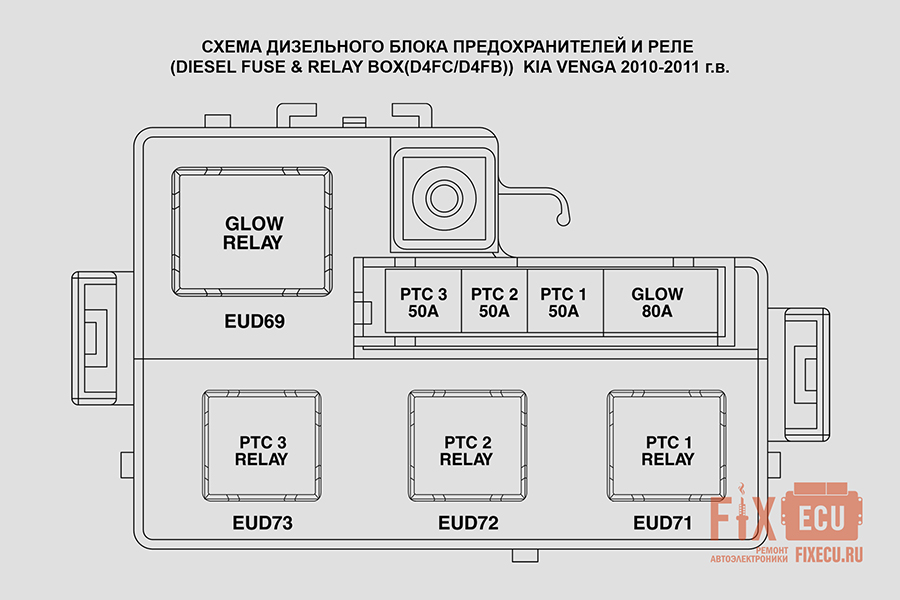

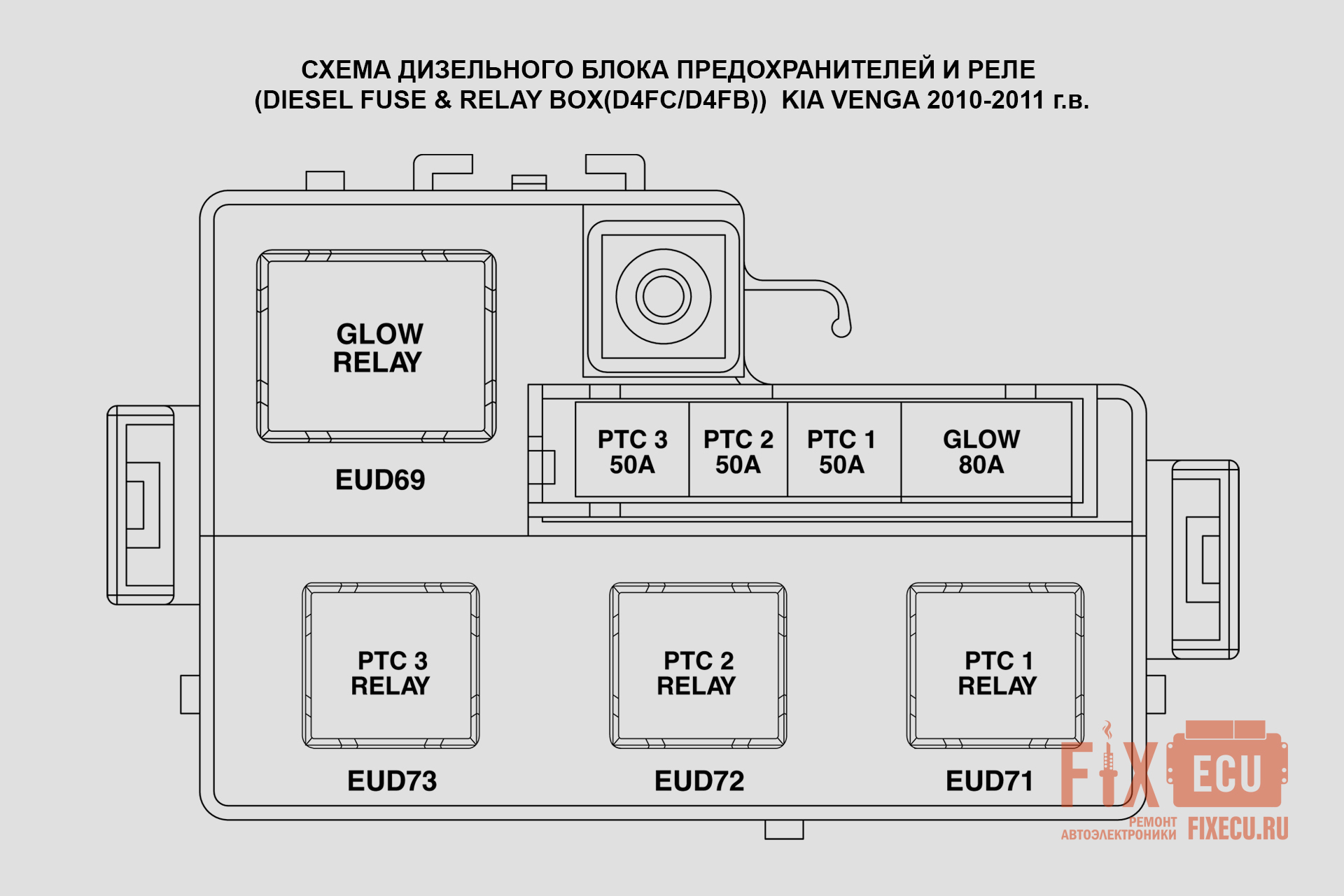

Рисунок 1. Схема дизельного блока предохранителей и реле Kia Venga 2010-2011 г.в.
Назначение предохранителей:
| Однополюсные предохранители | A | Защищенная цепь |
|---|---|---|
| GLOW | 80A | Cвечи накаливания |
| PTC 1 | 50A | Positive Temperature Coefficient 1 – термисторный нагревательный элемент 1 |
| PTC 2 | 50A | Positive Temperature Coefficient 2 – термисторный нагревательный элемент 2 |
| PTC 3 | 50A | Positive Temperature Coefficient 3 – термисторный нагревательный элемент 3 |
Назначение реле:
| Тип монтажа | Функция реле |
|---|---|
| Миниреле, вставлено в гнездо на корпусе | Glow Relay - реле свечей накаливания |
| Миниреле, вставлено в гнездо на корпусе | PTC 1 Relay - (Positive Temperature Coefficient 1 Relay) – реле термисторного нагревательного элемента 1 |
| Миниреле, вставлено в гнездо на корпусе | PTC 2 Relay - (Positive Temperature Coefficient 2 Relay) – реле термисторного нагревательного элемента 2 |
| Миниреле, вставлено в гнездо на корпусе | PTC 3 Relay - (Positive Temperature Coefficient 3 Relay) – реле термисторного нагревательного элемента 3 |
