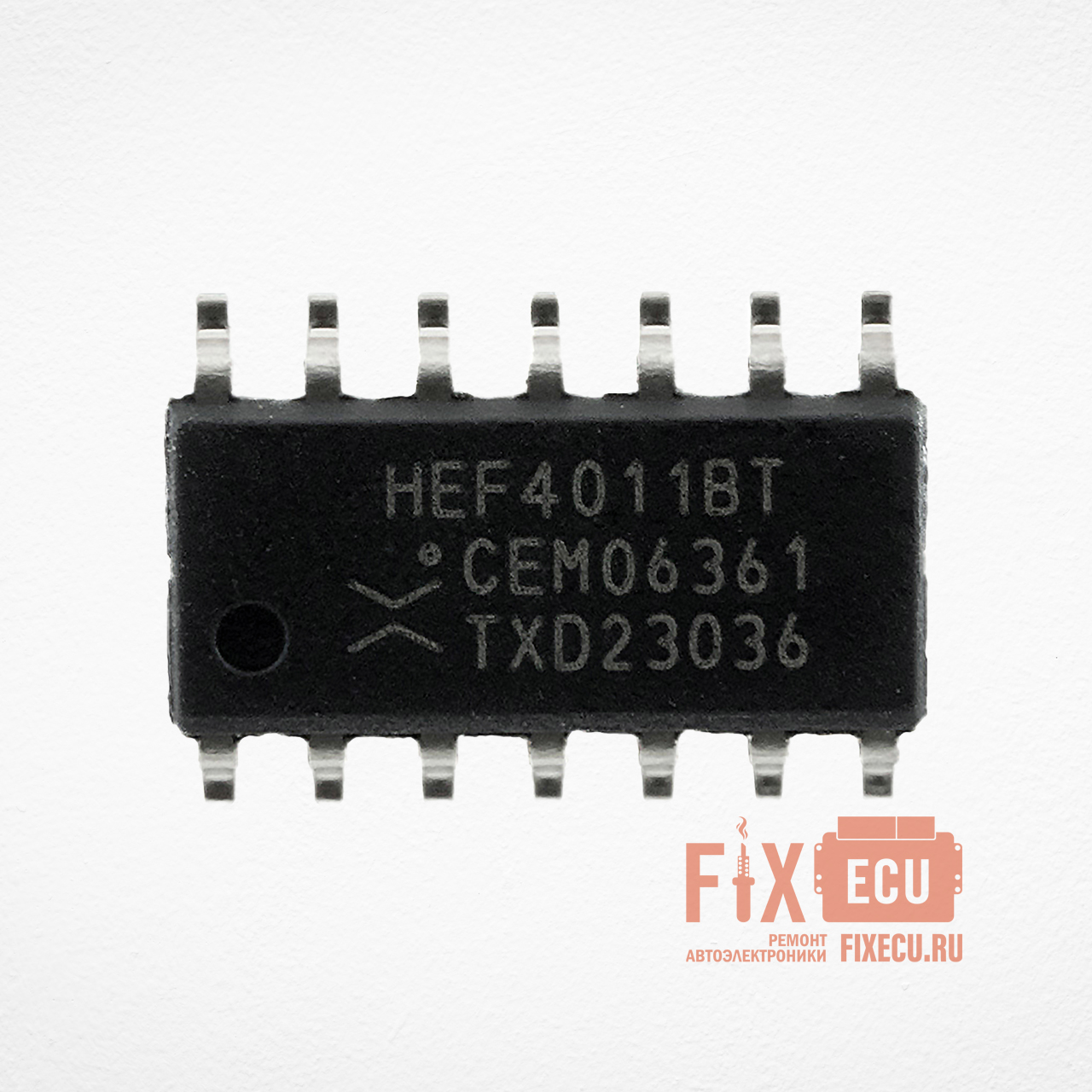

Оригинальная КМОП-микросхема HEF4011BT в корпусе SOP-14 для автомобильной электроники
₽30
Обратите внимание!
Все предлагаемые микросхемы HEF4011BT выпаяны с рабочих автомобильных блоков.
Я гарантирую, что это не подделка и не контрафакт, а оригинальные компоненты от проверенных производителей. Демонтаж из штатных заводских блоков подтверждает их подлинность.
Предлагаю замену вышедшей из строя микросхемы HEF4011BT в своей мастерской.
Специализируюсь на ремонте автомобильных блоков управления и электронных модулей.
Нахожусь в Москве, но принимаю заказы со всей страны. Отправить устройство для диагностики и ремонта можно любой почтовой службой.
HEF4011BT представляет собой КМОП-интегральную схему, содержащую четыре логических элемента 2И-НЕ.
HEF4011BT — это экономичное, надежное и долговечное решение для дискретной логики в автомобильных системах: идеально подходит для макетных плат, модулей логического управления, простой обработки сигналов и многого другого.
Ключевые особенности:
- Диапазон напряжения питания: работает при напряжении от 3 до 15 В.
- Энергопотребление: очень низкое в режиме ожидания (тип. ~1 мкА), идеально подходит для систем с низким энергопотреблением.
- Выходной ток: приблизительно ±3,4 мА (до ±4,2 мА в зависимости от варианта Q100J).
- Скорость: максимальная задержка распространения сигнала ~110 нс при 15 В и нагрузке CL=50 пФ.
- Диапазон рабочих температур: от -40°C до +125°C, совместим с условиями эксплуатации автомобильной электроники.
- Надежность: защита от электростатического разряда (ESD) и защитные диоды на входах для работы с напряжением, превышающим VDD.
- Автомобильный рейтинг: такие варианты, как HEF4011BT-Q100J, соответствуют стандарту AEC-Q100.
-
Брэнд :NXP, Nexperia, JSMICRO
-
Артикул :#HEF4011BT
Применение интегральной схемы HEF4011BT в автомобильной электронике.
1. Логика управления и коммутации
Используется в логических системах электронных модулей управления (ЭБУ, BCM — блоки управления кузовным оборудованием). Может комбинировать сигналы датчиков или активировать реле и драйверы нагрузки на основе логических условий.
2. Интерфейс «датчик-исполнительное устройство»
Позволяет реализовать логику И-НЕ с уровнями напряжения от 3 до 15 В, что важно, когда использование микроконтроллеров для определенных простых решений нежелательно. Благодаря встроенным диодам может работать с входными напряжениями, превышающими VDD (идеально подходит для 12-вольтовых систем).
3. Обработка цифровых сигналов
В автомобильных диагностических системах или испытательных стендах может использоваться для создания логических условий перед подачей питания на микроконтроллеры.
4. Надежность в автомобильных системах
Широкий температурный допуск и низкий ток утечки делают микросхему HEF4011BT пригодной для работы в сложных условиях (вблизи аккумуляторных батарей, в подкапотном пространстве).
| Модель / Артикул: | HEF4011BT |
| Тип: | Интегральная схема |
| Назначение: | Логические элементы 2И-НЕ |
| Корпус: | SOP-14 / SOP14 / SOIC-14 |
| Количество выводов: | 14 |
| Производитель: | NXP, Nexperia, JSMICRO |
| Применение: | ЭБУ, БСМ |
Выполняю профессиональный ремонт автомобильной электроники на компонентном уровне. Не меняю блоки, а восстанавливаю их. В 90% случаев вышедший из строя ЭБУ можно отремонтировать, что в разы дешевле покупки нового и не уступает ему в надёжности.
Моя работа — это глубокая диагностика «до транзистора», чтобы найти истинную причину поломки, а затем точечная замена неисправных микросхем (включая BGA), ключей и других компонентов. Берусь даже за сложные случаи, которые другие сервисы не берут.
В работе использую профессиональное оборудование: микроскоп, паяльные станции, осциллограф, генераторы частоты, программаторы и др. Это позволяет выполнять ремонт, недоступный большинству стандартных сервисов.
Ремонт выгоднее замены. Вы экономите значительную сумму, получаете гарантию на работу, сохраняете родные калибровки автомобиля и минимальные сроки восстановления.
