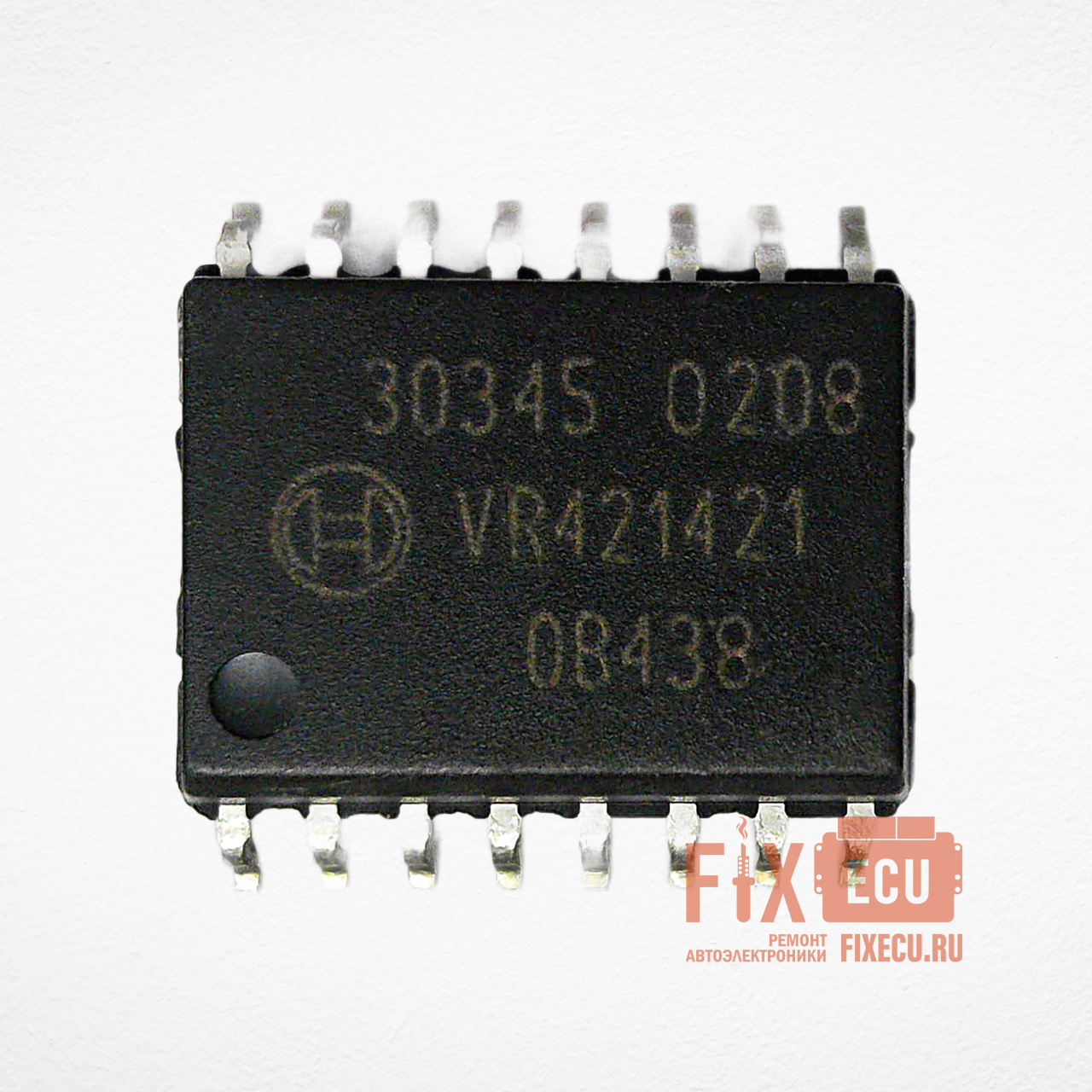

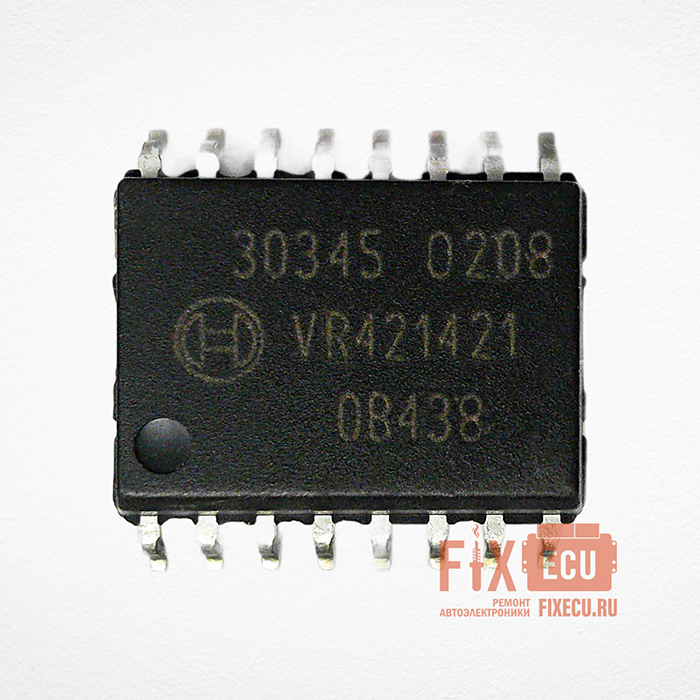

Микросхема Bosch 30345 (SOP-16) - драйвер (контроллер) катушек зажигания, устанавливается в бензиновых двигателях с системой непосредственного впрыска или распределенным впрыском, где требуется мощная коммутация первичной цепи катушек.

Применение интегральной микросхемы 30345 в автомобильной электронике:

• Volkswagen Group (Audi, Skoda, Seat): Блоки 06F 906 056, 06H 906 032, 03C 906 016 и др. (двигатели 1.8 TSI, 2.0 TSI, 1.4 TSI).
• BMW: Блоки серий MSV, MSD (двигатели N46, N52, N54).
• Mercedes-Benz: Блоки ME 2.8, ME 9.7 (двигатели M271, M272, M273).
• Opel / GM: Часто в блоках с маркировкой Bosch для двигателей Z18XER, Z20LEH.

Основная функция — коммутация высоких токов (до 8-12 А) с высокими напряжениями самоиндукции (до 400 В) при отключении катушки зажигания, что приводит к типичным «возрастным» проблемам.

Наиболее частые неисправности и причины:

• Тепловой пробой (термодеструкция).
  Симптомы: Двигатель работает нормально на холодную, но при прогреве начинаются пропуски зажигания, троение, рывки, переход в аварийный режим (Check Engine). При остывании работа восстанавливается.
  Причина: Внутренний кристалл перегревается из-за старения паяных соединений под микросхемой, ухудшения теплового контакта с платой (заводской теплопроводящий компаунд высыхает) или длительной работы на пределе токов (например, из-за старых/пробитых катушек зажигания).
  Почему: SOP-16 не имеет массивного радиатора; тепло отводится через полигон платы. Со временем припой под ногами или термоинтерфейс теряет свойства, перегрев вызывает сбой логики или пробой выходного каскада.
• Пробой силового ключа (короткое замыкание).
  Симптомы: Отсутствие искры в одном или нескольких цилиндрах (в зависимости от того, сколько каналов обслуживает чип). Часто это сопровождается тем, что предохранитель ЭБУ остается цел, но катушка зажигания получает питание постоянно или не включается вовсе.
  Причина: Пробой изоляции внутри микросхемы из-за высоковольтного «выстрела» от неисправной катушки зажигания (пробой вторичной обмотки катушки на корпус или первичную цепь).
  Почему: Конструктивно микросхема находится в цепи первичной обмотки. Если катушка пробивает высоким напряжением (десятки киловольт) обратно в ЭБУ, защита внутри чипа не всегда спасает — происходит пробой MOSFET-транзистора.
• Электрохимическая коррозия (разгерметизация корпуса)
  Симптомы: Полный отказ блока, короткое замыкание по питанию 5В или 12В, визуальные следы окисления на ногах микросхемы.
  Причина: Влага, попадающая в блок управления через "дыхательный клапан" или по жгуту проводов.
  Почему: Микросхема часто расположена в нижней части платы (со стороны радиатора) или в зоне, где скапливается конденсат при перепадах температур.
