Запчасти и комплектующие

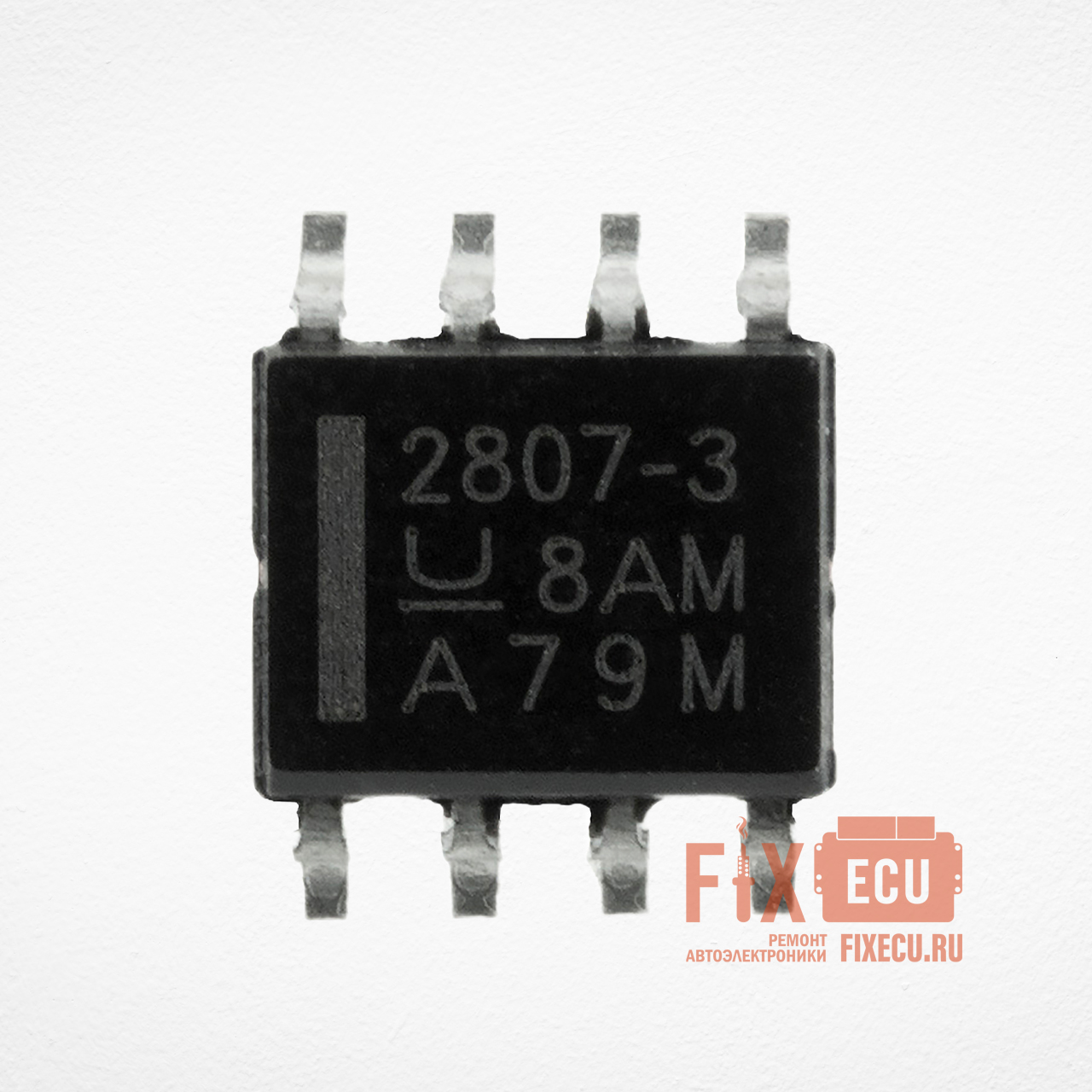

Оригинальный ШИМ-контроллер UCC2807-3 в корпусе SOIC-8 для автомобильной электроники
₽1000
Обратите внимание!
Все предлагаемые микросхемы UCC2807-3 выпаяны с рабочих автомобильных блоков.
Я гарантирую, что это не подделка и не контрафакт, а оригинальные компоненты от проверенных производителей. Демонтаж из штатных заводских блоков подтверждает их подлинность.
Предлагаю замену вышедшей из строя микросхемы UCC2807-3 в своей мастерской.
Специализируюсь на ремонте автомобильных блоков управления и электронных модулей.
Нахожусь в Москве, но принимаю заказы со всей страны. Отправить устройство для диагностики и ремонта можно любой почтовой службой.
Микросхема UCC2807-3 представляет собой ШИМ-контроллер (широтно-импульсной модуляции), предназначенный для использования в обратноходовых (flyback), прямоходовых и других типах импульсных источников питания и DC-DC преобразователей.
Устройство обеспечивает токовое регулирование для стабилизации выходной мощности, а также включает в себя функции защиты от перегрузки по току и оптимизировано для энергоэффективной работы.
Ключевые особенности:
- Поддерживаемые топологии: Обратноходовой (Flyback), прямоходовой (Forward) и др.
- Принцип управления: Широтно-импульсная модуляция (ШИМ) для регулирования передаваемой мощности.
- Метод стабилизации: Регулирование пикового тока (токовый режим управления) для точного контроля мощности и улучшения помехоустойчивости.
- Встроенные защиты: от перегрузки по току (OCP), от перегрева (Thermal Shutdown), от пониженного напряжения питания (UVLO).
-
Брэнд :Texas Instruments
-
Артикул :#2807-3
Применение интегральной схемы UCC2807-3 в автомобильной электронике.
Благодаря высокой эффективности, встроенным защитам и компактности, микросхема UCC2807-3 широко используется в различных узлах современной автомобильной электроники и не только:
1. Бортовые источники питания для электронных блоков
Автомобильные блоки управления (ЭБУ двигателя, BCM, мультимедийные системы и головные устройства) требуют компактных и эффективных импульсных источников питания. UCC2807-3 применяется в качестве задающего ШИМ-контроллера для обратноходовых (flyback) преобразователей, обеспечивая стабилизированные напряжения от бортовой сети автомобиля.
2. Зарядные устройства и системы управления энергией (BMS)
В гибридных и электрических транспортных средствах микросхема используется для управления зарядными устройствами. UCC2807-3 регулирует ток и напряжение в цепях заряда свинцово-кислотных и литий-ионных аккумуляторных батарей, работая в составе систем управления питанием.
3. Вспомогательные DC-DC преобразователи
Современные автомобили оперируют несколькими уровнями напряжения (5В, 12В, 24В, 48В). Данный контроллер может управлять DC-DC преобразователями, понижающими или повышающими напряжение аккумулятора для питания датчиков, исполнительных механизмов и систем освещения.
4. Светодиодное освещение (LED)
UCC2807-3 применяется в драйверах светодиодных модулей (фары, дневные ходовые огни, подсветка салона). Точное ШИМ-управление позволяет эффективно регулировать яркость, минимизировать потери и продлевать срок службы светодиодов.
5. Системы климат-контроля и исполнительная механика
Контроллер может использоваться в блоках питания, запитывающих маломощные двигатели вентиляторов отопителя, электронные клапаны и другие исполнительные механизмы, требующие регулируемого напряжения питания.
6. Промышленные и телекоммуникационные системы
Помимо автомобильной электроники, UCC2807-3 может применяться в любых компактных AC-DC и DC-DC преобразователях, где требуются высокая плотность мощности, защита от перегрузок и работа в широком диапазоне входных напряжений.
| Модель / Артикул: | UCC2807-3 / 2807-3 / 28073 |
| Тип: | Интегральная схема |
| Назначение: | ШИМ-контроллер. |
| Корпус: | SOIC-8 |
| Количество выводов: | 8 |
| Производитель: | Texas Instruments |
| Применение: | ЭБУ, БСМ, ШГУ, BMS, DC-DC, LED, Кондиционеры |
Выполняю профессиональный ремонт автомобильной электроники на компонентном уровне. Не меняю блоки, а восстанавливаю их. В 90% случаев вышедший из строя ЭБУ можно отремонтировать, что в разы дешевле покупки нового и не уступает ему в надёжности.
Моя работа — это глубокая диагностика «до транзистора», чтобы найти истинную причину поломки, а затем точечная замена неисправных микросхем (включая BGA), ключей и других компонентов. Берусь даже за сложные случаи, которые другие сервисы не берут.
В работе использую профессиональное оборудование: микроскоп, паяльные станции, осциллограф, генераторы частоты, программаторы и др. Это позволяет выполнять ремонт, недоступный большинству стандартных сервисов.
Ремонт выгоднее замены. Вы экономите значительную сумму, получаете гарантию на работу, сохраняете родные калибровки автомобиля и минимальные сроки восстановления.
