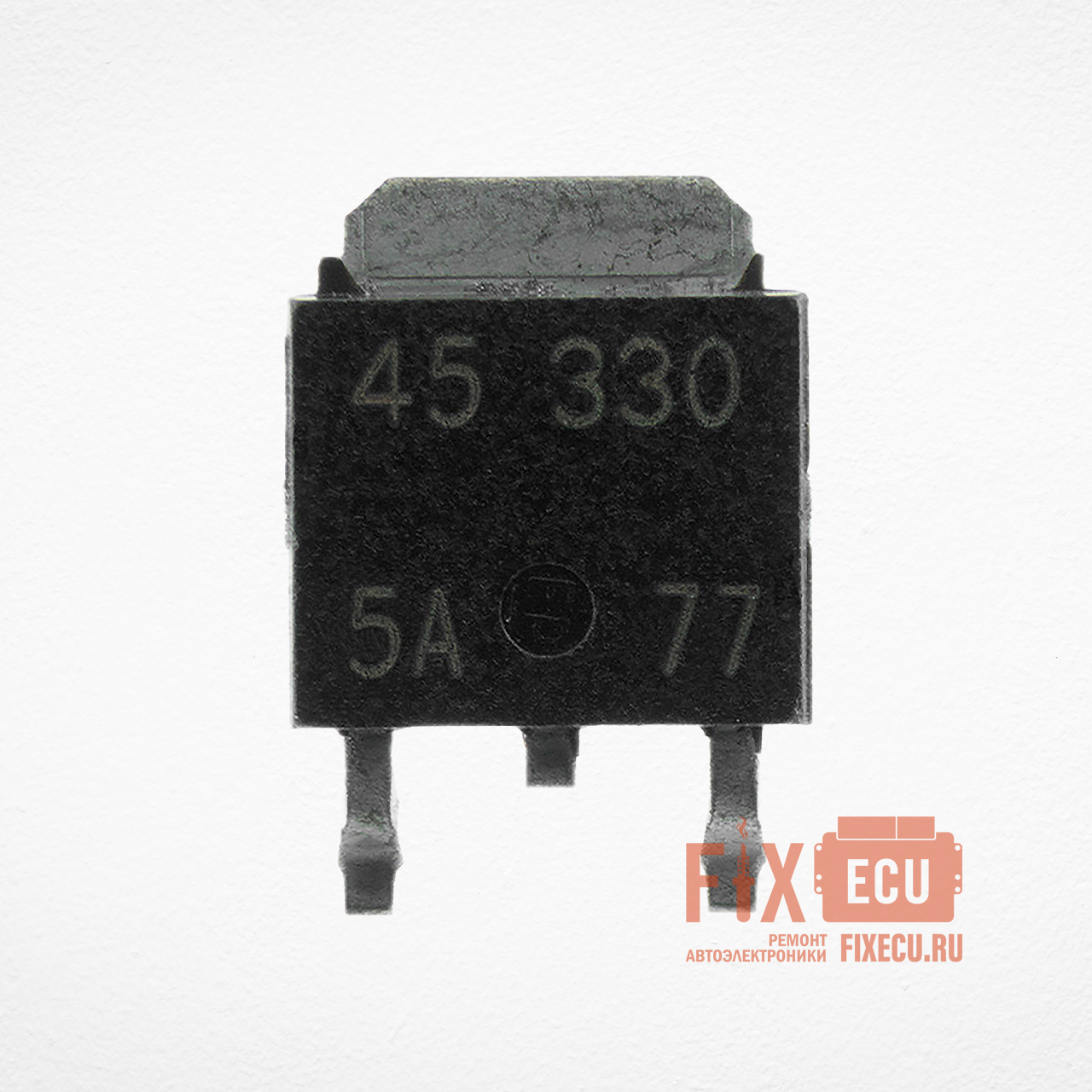

Применение линейного стабилизатора 45 330 в автомобильной электронике.
Этот LDO-стабилизатор чаще всего устанавливается в узлах, которые питают микроконтроллеры, датчики или интерфейсы связи (CAN, LIN), требующие питания 3.3В.:

• Питания микроконтроллера (MCU);
• Питания датчиков (давления, температуры, положения);
• Питания CAN/LIN трансиверов.

Причины выхода из строя линейного стабилизатора 45 330:

1. Перегрузка по току и перегрев:
Хотя максимальный выходной ток указан как 800 мА, при работе в корпусе TO-252 без радиатора на жаре (особенно в моторном отсеке) его способность отводить тепло ограничена . Если нагрузка потребляет ток, близкий к предельному (500–800 мА), и при этом машина работает в тяжелых условиях, кристалл может перегреться. Длительная работа на пределе температур запускает циклы тепловой защиты, что в итоге приводит к деградации компонента и его выходу из строя.

2. Короткое замыкание на выходе:
Если на линии питания 3.3В происходит короткое замыкание (например, пробит конденсатор или замкнута проводка датчика), срабатывает защита по току. Однако ток может превысить допустимые значения еще до того, как защита успеет сработать мгновенно, что приводит к пробою выходного каскада стабилизатора.

3. Скачки входного напряжения:
Предельно допустимое входное напряжение (VIN) для NJM2845 составляет 14 В. В автомобильной сети (бортовое питание 12В) штатное напряжение редко превышает 14.5В, но в моменты переходных процессов (выбросы нагрузки, "лавинообразное" напряжение при отключении генератора) напряжение может кратковременно подскакивать до 40–60В и выше. Если перед LDO нет надежной защиты (супрессора или диода), такой выброс мгновенно пробьет микросхему.

3. Деградация выходного конденсатора:
Производитель требует использовать на выходе керамический конденсатор емкостью 2.2 мкФ (или 4.7 мкФ для версий с выходом менее 2.6В) . Если в процессе эксплуатации конденсатор потерял емкость, то это может привести к потере устойчивости схемы (возбуждению генератора), перегреву и выходу стабилизатора из строя.
