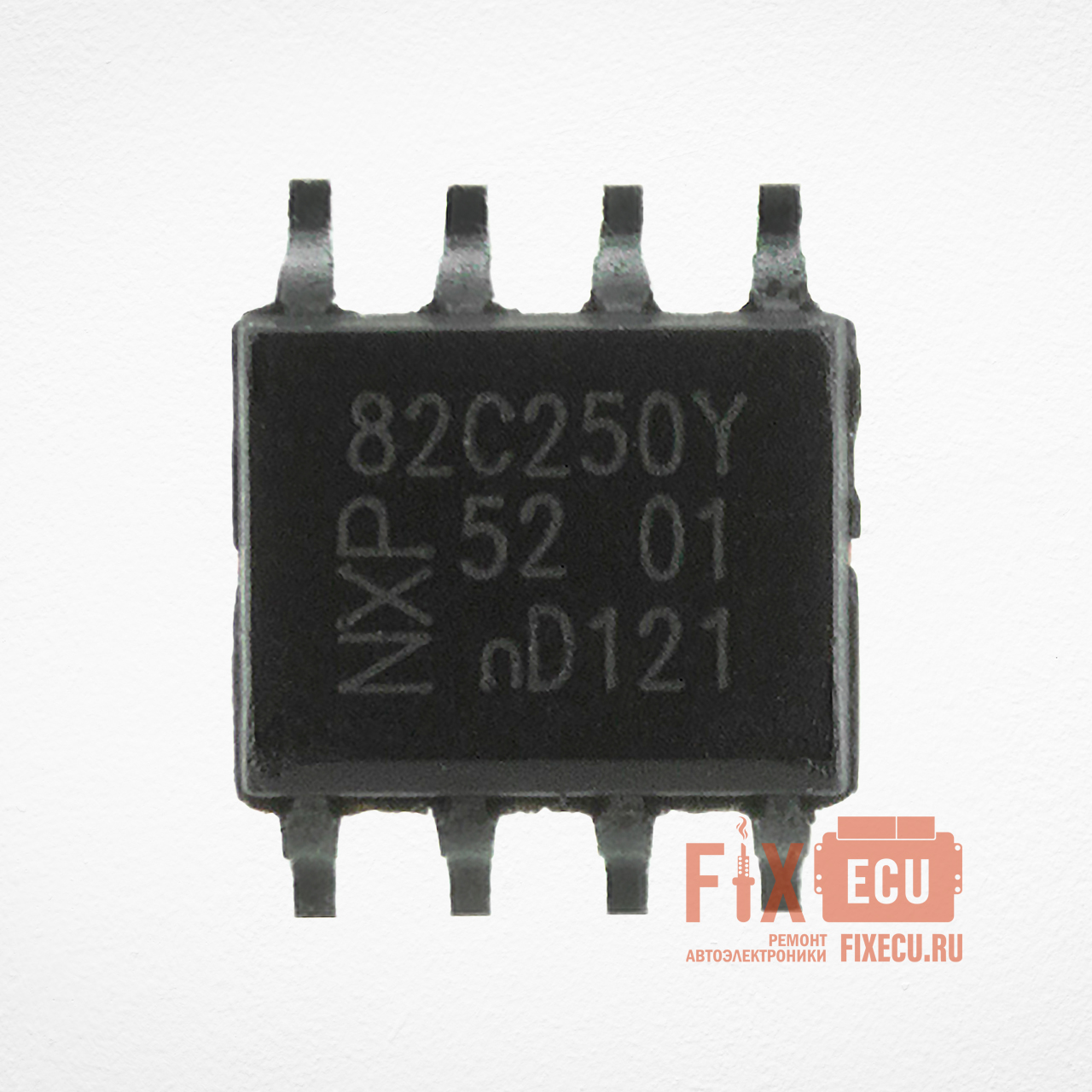

Применение интегральной микросхемы 82C250Y в автомобильной электронике:

• ЭБУ двигателя (Engine Control Unit) – управление двигателем, передача данных о работе мотора по CAN-шине.
• Трансмиссия (TCU) – блок управления автоматической коробкой передач.
• Системы активной безопасности – ABS (антиблокировочная система), ESP (курсовая устойчивость).
• Блоки управления кузовными системами (BCM) – управление освещением, стеклоподъемниками, центральным замком, зеркалами.
• Системы пассивной безопасности (SRS/Airbag) – управление подушками безопасности.
• Приборная панель (Instrument Cluster) – связь с CAN-шиной для отображения скорости, оборотов, ошибок и т.д.
• Автомобильная диагностика (OBD) – подключение к диагностическому разъему для считывания ошибок
• MS (Battery Management System) – системы управления батареями в электромобилях (например, Tesla, BYD) и гибридах.
• ADAS (Advanced Driver Assistance Systems) – системы помощи водителю (адаптивный круиз-контроль, датчики парковки, камеры).
• Зарядные устройства электромобилей – коммуникация между автомобилем и зарядной станцией.
• Рулевое управление с электроусилителем (EPS).
• Подвеска (адаптивная/пневматическая) – управление режимами и высотой.
• CAN-мониторы и диагностические инструменты - для отладки автомобильных сетей

Причины выхода из строя CAN-трансивера 82C250Y в автомобильной электронике:

• Превышение ±36 В на шине CAN_H/CAN_L (короткое замыкание на +12В/+24В, высоковольтные импульсы при сварке или «прикуривании»).
• Перегрев кристалла свыше 160°C при длительном коротком замыкании CAN_H/CAN_L на массу или питание.
• Электростатический разряд (ESD) при монтаже или касании выводов OBD-разъёма.
• Отсутствие или неправильный номинал терминальных резисторов (не 120 Ом), ведущий к отражениям сигналов и броскам тока.
• Разность потенциалов «земель» (плохая масса на кузове), вызывающая выравнивающий ток через CAN_L/CAN_H.
• Ошибки монтажа: перепутаны CAN_H и CAN_L, холодная пайка, неправильный номинал резистора на выводе 8 (Rs).
• Некачественные или поддельные компоненты (отсутствие опорного напряжения 2,5 В на выводе 5, заводской брак).
