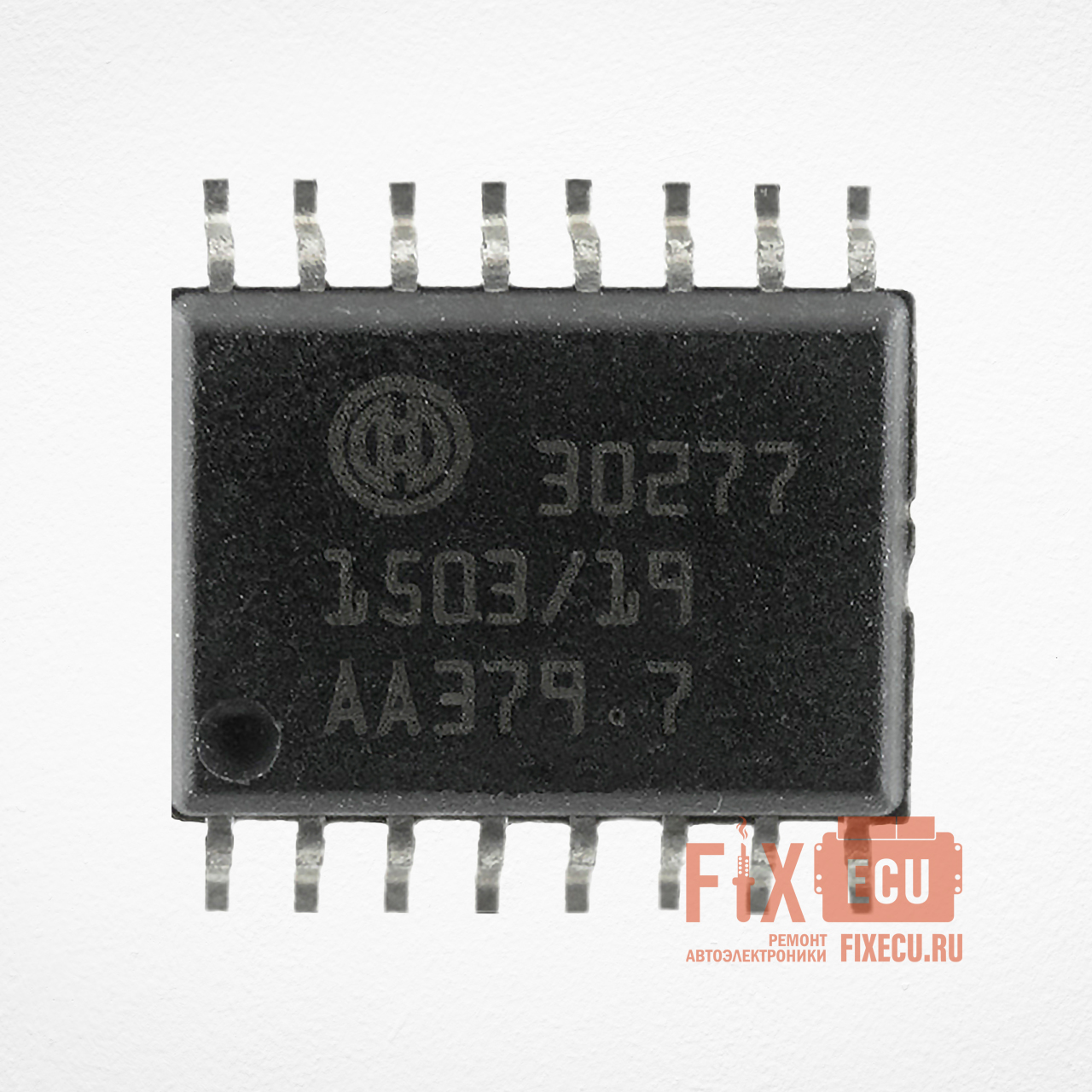

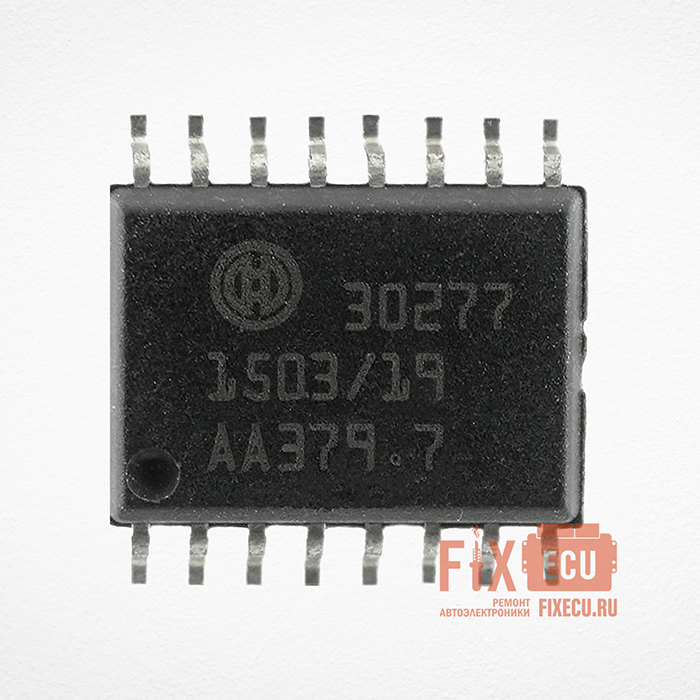

Применение микросхемы Bosch 30277 в автомобильной электронике:

• Блоки управления двигателем (ЭБУ) - управление форсунками, клапаном EGR, адсорбером, катушками зажигания и клапаном VVT, питание электродвигателей дроссельной заслонки
• Блоки управления трансмиссией и ABS - переключение соленоидов гидроблоков, управление клапанами модулятора давления в антиблокировочной системе (ABS).
• Блоки управления кузовом - управление насосами омывателя фар, приводы заслонок климат-контроля.

Причины выхода из строя микросхемы Bosch 30277:

• Короткое замыкание на «плюс» (КЗ на массу исполнительного механизма). Микросхема рассчитана на замыкание нагрузки на массу. Если в цепи форсунки, клапана или соленоида происходит пробой изоляции и появляется напряжение +12В или +24В на выходе драйвера (туда, где должно быть замыкание на массу), микросхема мгновенно пробивает.
• Перегрузка по току (заклиненный исполнительный механизм). Клапаны EGR, соленоиды АКПП, насосы со временем закисают или клинят. Ток потребления резко возрастает. Если в схеме нет хорошей защиты по току, драйвер перегревается и выгорает.
• Пробой обратного выброса ЭДС (отсутствие защитного диода). Микросхема управляет катушками индуктивности (форсунки, клапана). При выключении катушка генерирует мощный обратный выброс напряжения (до сотен вольт). В нормальных драйверах внутри есть встроенные демпферные диоды. Если диод внутри Bosch 30277 деградировал (или его нет, а внешний диод в схеме отпаялся/высох), выброс пробивает полевой транзистор внутри чипа.
• Перегрев и плохой теплоотвод. В блоках ECU (ЭБУ) эти микросхемы часто прижаты к алюминиевому корпусу через теплопроводящую пасту. Со временем паста высыхает, либо при неаккуратном ремонте о ней забывают. Микросхема перегревается из-за высоких токов, защита от перегрева может не сработать мгновенно, и кристалл разрушается.
• Попадание влаги и агрессивных жидкостей. Особенно актуально для блоков, стоящих в моторном отсеке или под капотом. Вода или масло, попадая под корпус микросхемы, вызывают электрохимическую коррозию дорожек и выводов, что приводит к коротким замыканиям между ногами драйвера.
