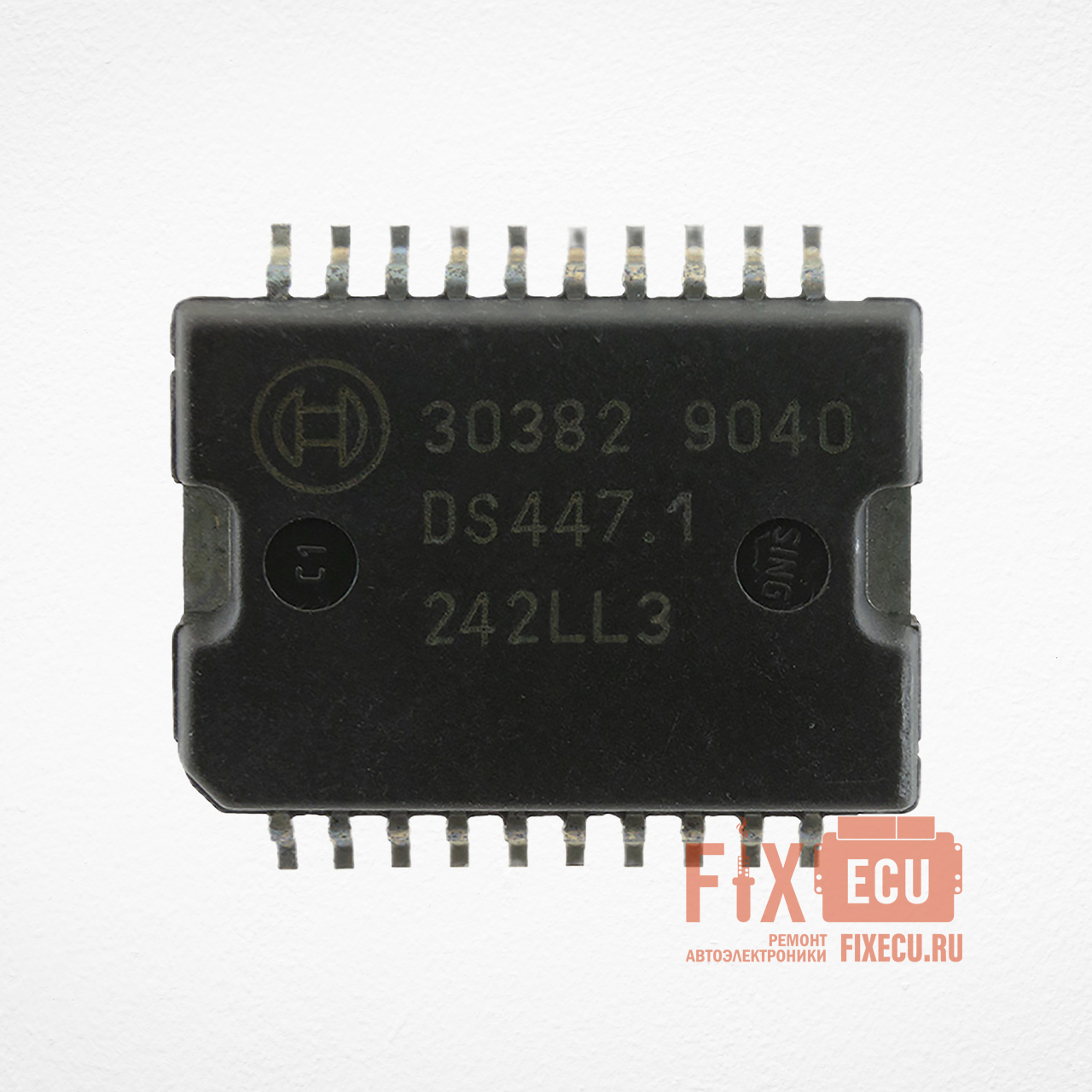

Применение микросхемы Bosch 30382 в автомобильной электронике.

• Дизельные блоки управления (ECU) Mercedes-Benz CDI — управление дозирующим клапаном топливного насоса или форсунками Common Rail.
• Бензиновые блоки Bosch ME7.5 — управление дроссельной заслонкой или клапанами впускного коллектора.

Причины выхода из строя микросхемы Bosch 30382.

• Перегрузка по току (Overcurrent) - пробой выходного каскада MOSFET при КЗ нагрузки на GND или VBat, либо снижении импеданса обмотки актуатора ниже порога удержания драйвера.
• Тепловой пробой (Thermal runaway) - превышение температуры кристалла из-за потерь на Rds(on) в импульсном режиме, отказ системы отвода тепла через подложку и полигоны платы.
• Пробой по шине питания (Overvoltage) - инжекция выброса Load Dump (ISO 7637-2) или высоковольтной помехи по цепи питания ECU, превышение абсолютного максимального напряжения (обычно >40В) с разрушением p-n переходов.
• Вибрационная деградация пайки (Mechanical fatigue) - микротрещины в выводах из-за термоциклирования (T_j от -40°C до +150°C) и вибрации, потеря контакта с дорожкой платы (PCB).
• Электрохимическая коррозия (ECM) - попадание электролита (этиленгликоль, конденсат, масло) под корпус SOP, образование дендритов между пинами, приводящее к межвыводному КЗ.

Косвенные признаки неисправности микросхемы Bosch 30382.
Если микросхема вышла из строя, обычно наблюдаются следующие симптомы в работе автомобиля:

• Пропадает управление конкретным механизмом (например, перестает работать клапан EGR, дроссельная заслонка или одна из форсунок).
• Диагностический сканер выдает ошибки, связанные с цепью управления этим механизмом (например, "обрыв цепи" или "низкий уровень сигнала").
• Внешний осмотр платы ECU может показать визуальные дефекты: трещина на корпусе микросхемы, почернение или вздутие.

Для точной диагностики обычно требуется проверка сигналов осциллографом на выводах микросхемы или замер сопротивления между её выходными каналами и массой.
