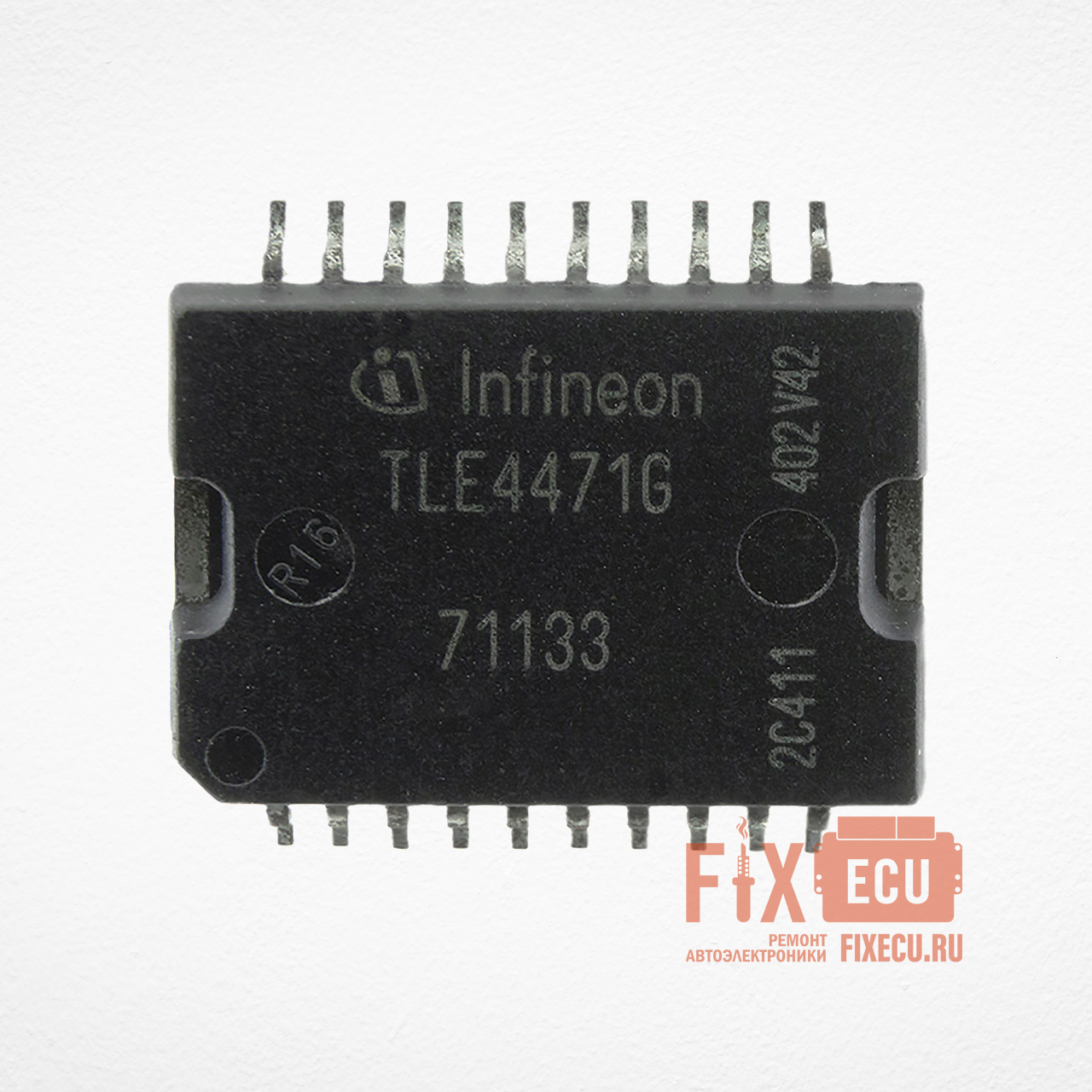

Применение микросхемы Infineon TLE4471G в автомобильной электронике.

• ЭБУ двигателя (Engine Control Unit) - используется для питания микроконтроллера и датчиков, а также для контроля его работы (watchdog).
• Блоки управления трансмиссией (Transmission Control Modules) – стабилизирует питание в системах управления коробкой передач.
• Блоки управления кузовными системами (Body Control Modules, BCM) – обеспечивает питание микроконтроллеров, управляющих освещением, стеклоподъемниками, центральным замком и т.д.
• Системы ADAS (Advanced Driver-Assistance Systems) – блоки помощи водителю (адаптивный круиз-контроль, системы удержания в полосе и пр.).
• Блоки управления электроусилителем руля (EPS) – стабилизатор питания в блоке управления усилителем руля.
• Телематические блоки и блоки связи (Telematics, CAV) – питание телематических контроллеров и модулей связи.
• Блоки управления климатом (HVAC) – питание контроллера системы отопления, вентиляции и кондиционирования.

Причины выхода из строя микросхемы Infineon TLE4471G.

• Превышение Vin более чем на 42 В – пробой входного каскада при выбросах в бортовой сети.
• Перегрузка по току – превышение Iout_max (Q1>450 мА, Q2>100 мА, Q3>50 мА) → деградация кристалла.
• Перегрев – плохой теплоотвод через фланец HSOP20 → Tj > 150°C → тепловой пробой.
• Нештатные конденсаторы – ESR > 3 Ом или емкость менее 22 мкФ (Q1) / 10 мкФ (Q2,Q3) → самовозбуждение и выход из строя.
• Отсутствие защиты входов Enable – неподтянутые через резистор выводы E1/E2/E3 → пробой статикой или выбросами.
• КЗ выхода на массу – длительное замыкание Q1 → перегрев и отказ.
• ESD / ошибки монтажа – нарушение техники пайки → внутренний пробой.

Косвенные признаки неисправности микросхемы Infineon TLE4471G.
Если микросхема вышла из строя, обычно наблюдаются следующие симптомы в работе автомобиля:

• ЭБУ не включается / нет реакции – микроконтроллер не получает питание 5В с выхода Q1 (микросхема не запускается или выдает «ноль»).
• ЭБУ «зависает» / хаотичное поведение – нестабильное питание (Q1 просаживается по напряжению или пульсирует) приводит к сбоям в работе процессора; внутренний watchdog может постоянно перезагружать контроллер, создавая эффект бесконечных циклов включения-выключения.
• Климат-контроль / телематика работают с перебоями – в соответствующих блоках при частичном выходе стабилизатора из строя (сбой на конкретном выходе Q2 или Q3) страдают только конкретные цепи.
• Повышенный нагрев микросхемы при выключенном зажигании – внутренний КЗ или пробой в цепи питания приводят к аномальному потреблению тока.
• Нет сигнала «Reset» на микроконтроллер – неисправность в цепи формирования сброса (вывод R/RADJ) – процессор не стартует.
• Не работают датчики, подключенные к выходам Q2/Q3 – при наличии 5В на основном выходе Q1 отдельные каналы трекера не выдают напряжение (сгорели эти каналы).
• Пропадание питания при вибрации / нагреве – микротрещины пайки фланца GND/теплоотвода (из-за плохого теплоотвода или термоциклирования).

Для точной диагностики обычно требуется проверка сигналов осциллографом на выводах микросхемы или замер сопротивления между её выходными каналами и массой.
